2020年10月31日

ジグソーテーブル完成

昨日の続きでジグソーテーブルのアーム部分が付きました。
後ろ側はこんな感じに
ノブスターで位置(長さ・高さが)を調整できます。
高さ調整アームの左右に追加であて木を固定しました。
ブレードを挟むベアリングの位置を横向きに取り付け
向って左側にアームを付け替え出来ます。
正面取り付け時↓
左サイド取り付け時↓
手持ちの一番長いブレードをセットし50mm位の厚さ迄カットできます。
Tスロットを使いテーブルフェンスも作ってみました。
先日作業テーブルの上で丸鋸を使っていて
まっ二つに切り落としてしまった曲尺をカットし
テーブル手前にビス留めしてみました。
通常木材カットにはバンドソーか糸鋸の方が奇麗にカットできるので
あまり使う頻度は少ないかもしれません。
ただブレードを交換しアルミ材やスチールのカットに使えそうなので
これはこれであれば便利かと。
ジグソー自体が古いタイプなのでブレードの交換が
ワンタッチで出来ないのが難点ですが小さい割にパワーがあるので
音と振動さえ我慢すれば使いこなせそうです。
posted by ministork at 22:29| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2020年10月30日

ジグソーテーブル製作

分解掃除レストアしたジグソーのテーブルをyouTube動画(JSK-koubou)さんのを参考に作ってみる事にしました。
厚めの合板がないのでラワン合板の12mmを使い接着で作る事に。
3分6判のラワン合板から切り出します。
テーブルのサイズは450mm位にしました。脚の高さは250mm位です。
センタ−にブレード穴とベースネジ穴をマークし穴あけです。
同じサイズの天板もう一枚にベースプレートの抜き穴を書き出し。
抜いた側にボンドを付けました。
2枚を重ねクランプ
ベース抜き穴に合わせゴムシートを貼付けます。
表側にサークルカット用のレール溝を加工
テーブル脚と前後の幕板を固定し、ジグソーを固定
こんな感じに・・・
少し長目のブレードをを取り付け、垂直を見ます。
本日14時からスタートでここ迄。
明日アームの部分を製作します。ベアリング部分だけ先程組み上げてみました。
ノブスター、鬼目ナットを使用しアームを固定します。
スイッチは昔使っていたフットスイッチを使います。
posted by ministork at 23:22| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2020年10月28日

断捨離工具処分

年々増え続ける工具類を今回断捨離しようと思い

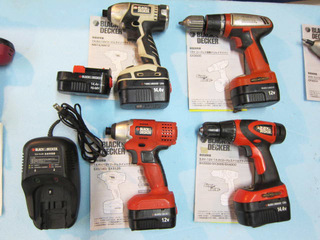

手始めにBLACK&DECKERのドリル類を処分する事にしました。
インパクトとドライバードリルです。

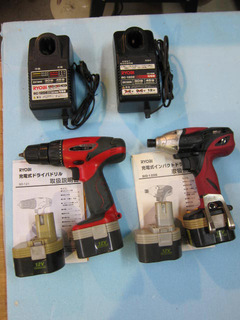

こちらはRIYOBIのインパクトとドライバードリル。
そしてBLACK&DECKERのハンドドリルD達です。
先週末店舗先で工具SALEとしてどれでも500円セールを開催し
おかげさまでBLACK&DECKERの14.4V3台とミニハンドドリル1台を残し
他5台はご近所のお客様にお買い上げいただきました。
最初にお買い上げのお客様から古いジグソーを引き取りました。

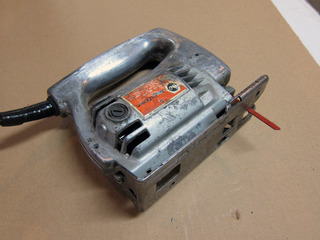

BLACK&DECKERの古いジグソーですがまだ良く動きます。
外観も今のプラスチックでなくアルミ?亜鉛?ダイキャスト製で
BLACK&DECKERのロゴも今と違いかなりくたびれています。

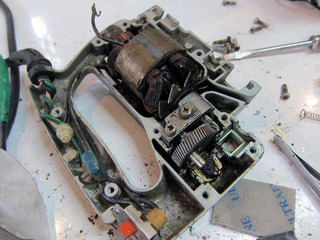

早々分解
この写真の前段階では中に溜まったヘドロがもっとつまっていました^^

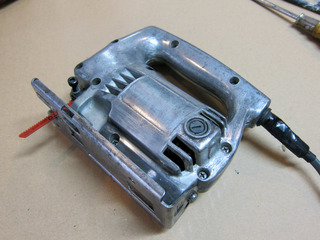

一度分解後パーツクリーナーで洗い、サビ取り、コード交換後組み立てた所です。
カーボンブラシもまだまだ持ちそうなので磨き直して再塗装してみることに・・・

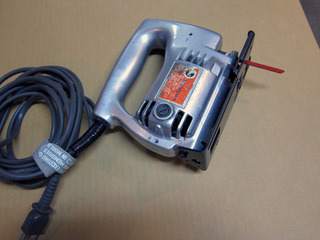

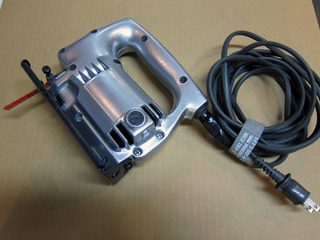

完成がこちら・・・
コードは掃除機のものと交換(ちょっと長めですが)

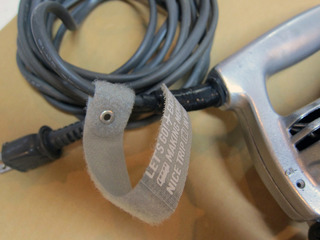

コードを束ねる際に最近使っているのがセリアのべルクロ
コード側に巻き付けハトメリングでカシメてあります。
今迄色々試したのですがこのタイプが一番木屑などが付かず便利です。

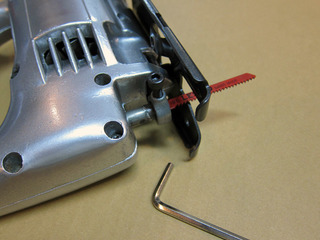

ブレードを締め付けるネジがマイナスネジだったので、六角に変更しました。
すでに手持ちのジグソーは3台あるので、これはジグソーテーブルにしてみようと
思います。
断捨離のつもりがまた一つ増えてしまいました。
とは言ってもこのところ新しく買い足した工具が他にも・・・

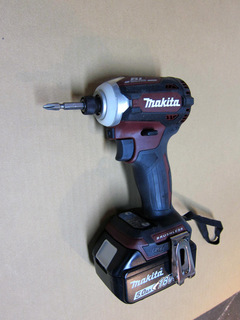

マキタ TD171DZ 充電式 インパクトドライバ 18Vと
バッテリー 18V 純正 BL1850B 大容量 5.0Ah です。

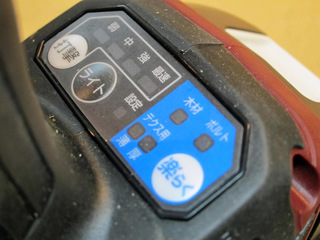

本体のみとバッテリーのみを別々に購入。本体は打撃速度の他に
素材別の選択ボタンがついています。
バッテリーには残容量表示 自己故障診断機能がついています。
木工用にはコレ1つあれば充分ですが、鉄工用にも

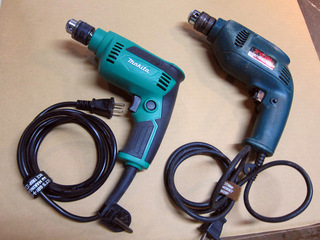

6.5mm高速ドリルM612を新調。
右はRIYOBIの今迄使っていたモデル。
先日千葉の施工時に購入しました。

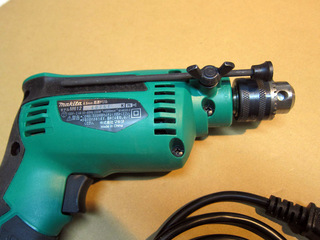

フレーム横にはビットの深さを調節できるストッパーが蝶ネジで付いています。

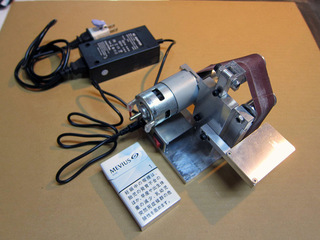

穴開け工具の他にも、最近工作用でミニベルトサンダーを買ってみました。
交換ベルト10本が付いた本当に小さいベルトサンダーです。
タバコの箱と比較してもその小ささが分かると思います。
左側にあるモーターの軸部分をカスタムして色々使えそうです。
他にも、夏場にアストロさんで衝動買いしずっと段ボールに入れたままだった

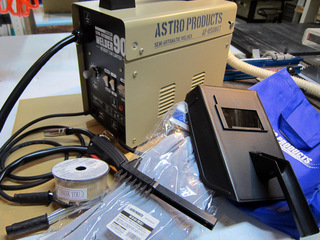

半自動溶接機!
手袋・面・おまけフラックスワイヤーが付いた限定品です。
ワイヤーを通しまだ未使用のままですが「とりあえずくっつける用」にと
買ってまだ使っていません〜☆

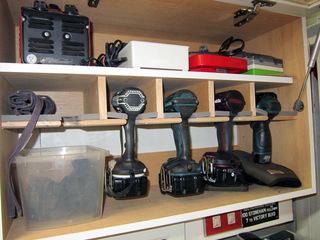

断捨離後のドリル収納はBLACK&DECKERがMAKITAに変わり
こんな感じに・・・
全体ではまだまだ数を減らす迄時間がかかりそうです。
