本日午後２時から再び第２号の製作に入りました。
孫のM73からもう少しリアルに、ちゃんと作ってみよう！編です。
本日午後から近くのホームセンタ−でMDFの9mmを買って来て
からの製作です。

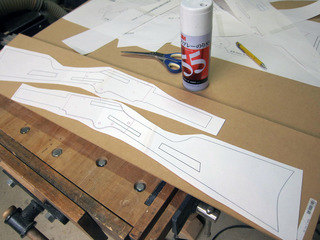

A3出力図面です。今度は4mmシナベニヤ貼り込みでなく
ハンマー、トリガー、レバー等のギミック部分は合板1枚で
両側フォルムをMDFボードの9mmでサンドする3枚構成にするつもり。

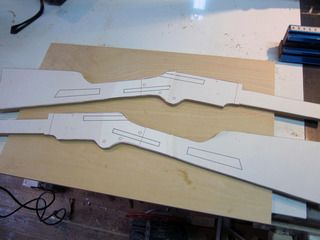

まずはMDF9mmにコピーを貼り両側フォルムを切り出します。
カットラインより少し（1mm程度）大きめに適当にカット。

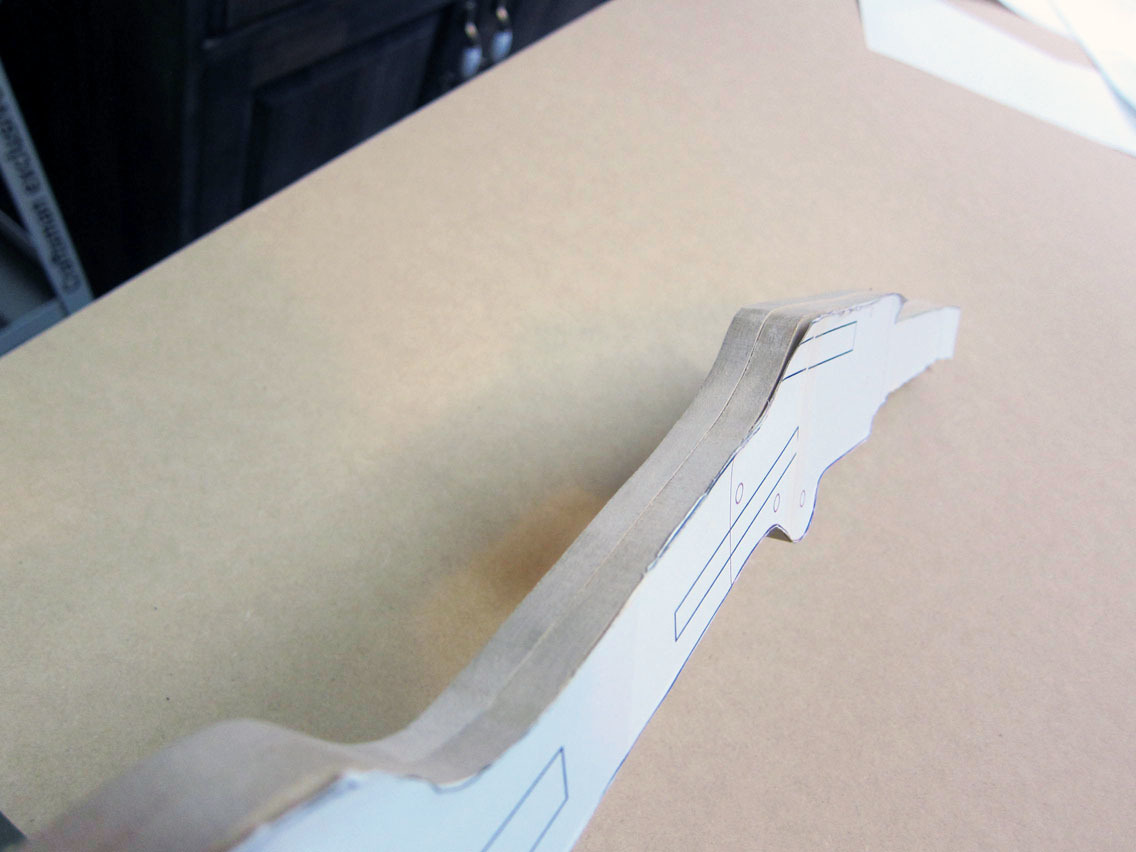

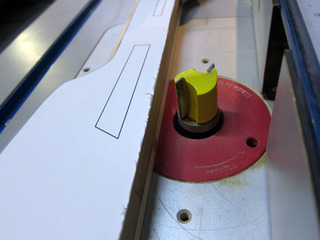

2枚を両面テープで張り合わせ、直線部分はルーターテーブルを使い
ストレートのコロ付きでならい加工します。

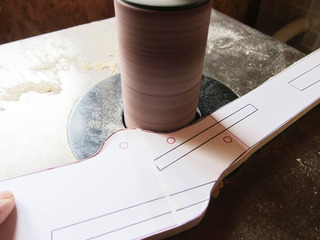

ラウンド部分のRはスピンドルサンダーで形を作りながら削ります。
2枚同じ形の本体が出来上がりました。

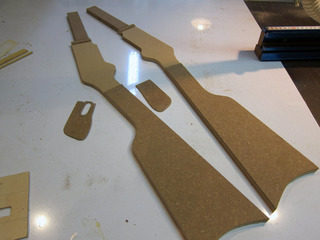

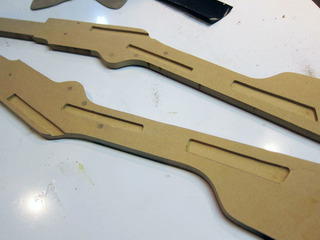

MDF内側にゴムを仕込むすき間分をトリマーで掘込み溝を作ります。

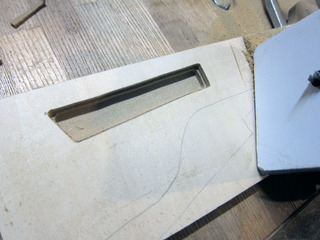

私の場合その都度使い捨ての4mmシナベニヤをトリマのテンプレートにしています。

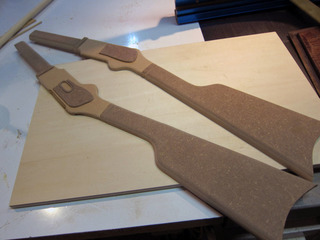

3mmの掘込み完成。内部パーツの軸穴もマーキング。

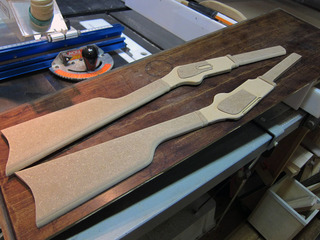

表側に2.5mmのMDFを切り出しストック部分と先台部分に
ボンドで貼付。これも少し大きめにした物を貼ってからトリマーで習い加工しました。
坊主面ビットのサイズを換え（レシーバー部分小さいR／ストック部分大きめのR）
周囲を丸めました。
この段階で2枚重ね(９×2＋2.5×2)23mmですが
センタ−に仕込みパーツが入るためその分厚くなります。
9mmのシナ合板が手持ちにないので12mmのシナ合板を挟んでみました。
これではパーツの厚みとしては頑丈で良いのですが
すこしおデブです。
そこで先日解体してSAAのグリップに使った、ちゃぶ台の天板、残り半分を
使おうと思います。

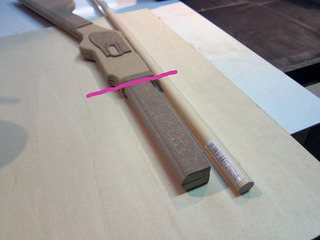

ここ迄の段階で設計修正に・・・
バレル下のフォアグリップ部分が太くなるので
このラインでカットして、バレル部分と一緒に後差しにしようと思います。
もげてしまわないか心配がありますがやってみます。
本日ここまで〜。明日は菜の花植え付けに入りますが
雨の場合続きをやります☆
