2013年05月17日

ドア内張りの固定

昨日ホックで留めた内張りを直接固定します。
ホックをはずしネジ穴をドリルで拡大。

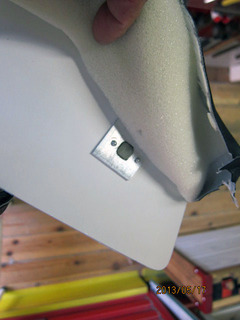

頭が平らなネジを使い、アルミ板を切り出してこんな感じの物を
作ってみました。
昨日付けた合皮の一部分をはがしネジの大きさの穴をあけ
左右の穴をリベットで固定。
ネジが落ちない様にアルミテープを貼る。
裏側です。

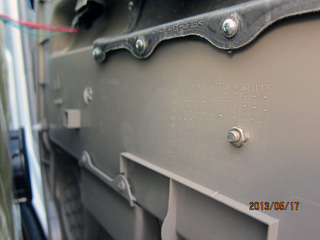

コレをドアの内張りに6mmナットで固定。
フロント完成☆
リアの左右も同様に、リアはステッチなしで取り付け。
シートカバーと同素材なので統一感があります。
つづけてリアハッチの内張りも統一します。

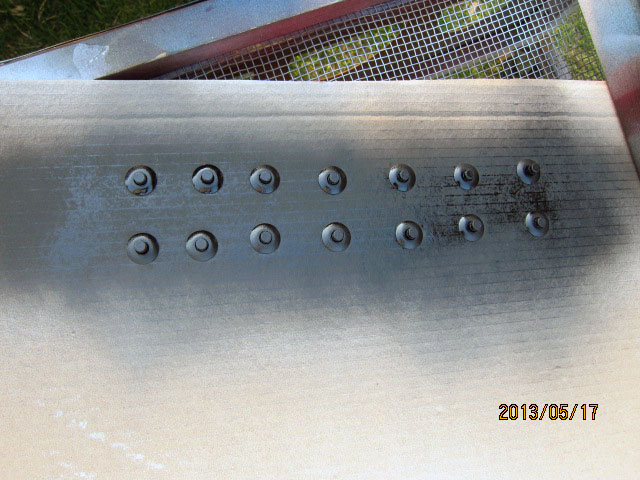

貼る前にプラピンを塗装。14個です。

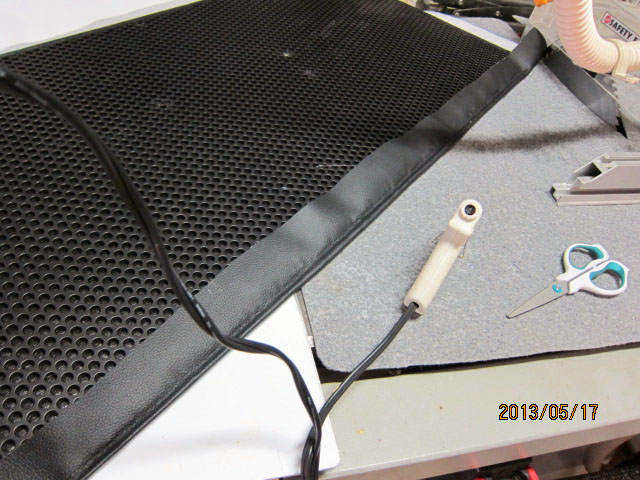

5cmぐらい大きめに断裁した合皮をグルーガンで貼って行きます。
裏側の周囲の溝に押し付ける様にして長い方から固定。
たるみが出ない様に引っぱりながら接着。
引っぱりすぎると変形します。
余った部分の合皮をハサミでカットしプラビスの穴を
ポンチで開け直します。

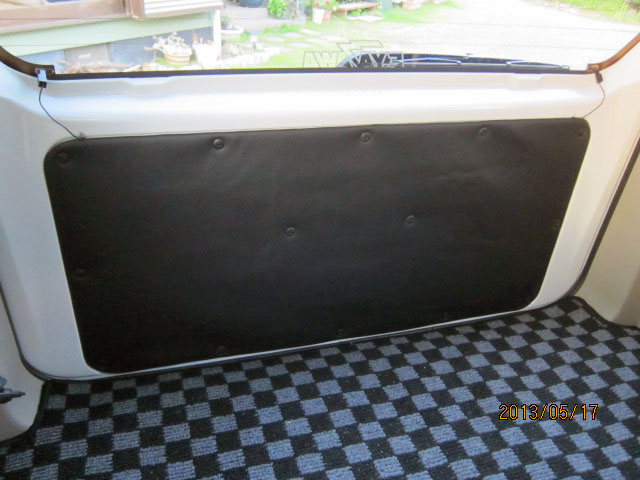

プラビスで固定し完成☆

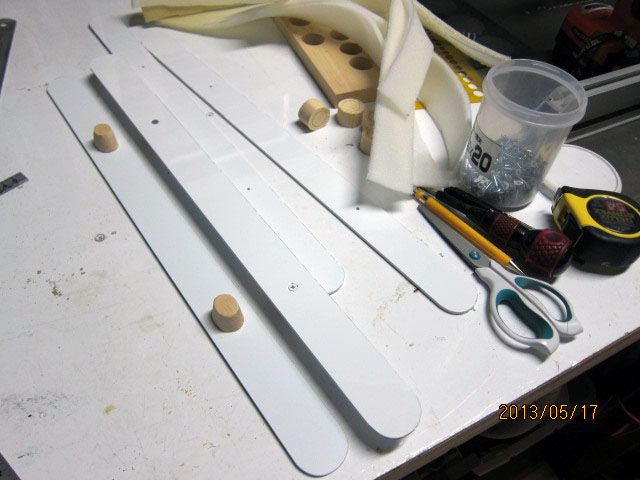

ミルクカップ大の木片を8個切り出しベルトサンダーで
テーパーをつけ、52cm×4cmのアルミ複合板を切り出してみました。
この二つをビスで留めます。
木片の反対側にスポンジをスプレー糊88で貼り込み
これも大きめの合皮を切って
包みながら、グルーガンで接着。

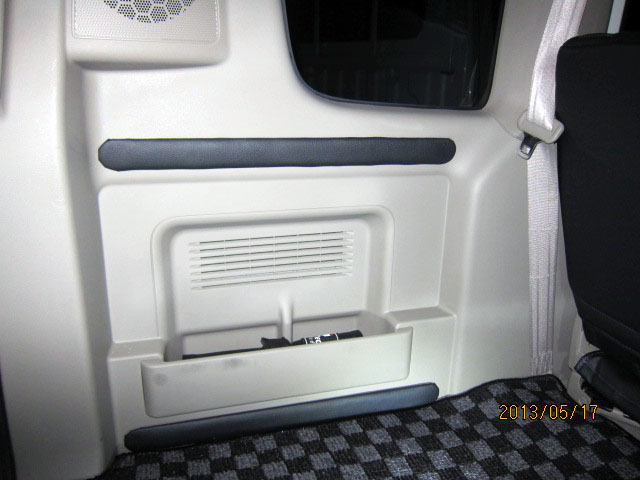

オプションのゲートラックの取り付け用、
上下ヘコミ部分に両面テープで固定しました☆

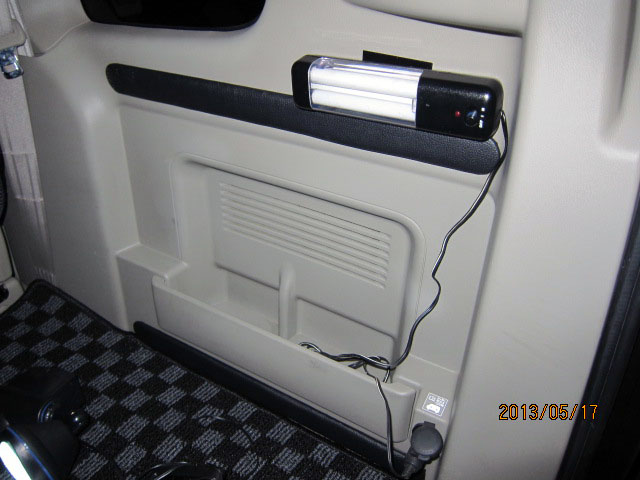

右側には室内蛍光灯をつけました。


posted by ministork at 23:01| Comment(0) | エブリィワゴン | このブログの読者になる | 更新情報をチェックする

エブリイカスタマイズ

ピアノブラックの追加パーツをクリア塗装
ミラー、室内ハンドル、灰皿は市販のアクリルスプレーで黒く塗ってから
クリア吹きしてみました。
乾いてから強力両面を裏側に貼り装着。
キー周り
ダッシュボードのはしっことポケット天板、取っ手部分
フロントドリンクホルダー周り
リアドリンクホルダー
リアのドリンクホルダー部分は1.2mmのプラ板を使ってみました。
ドライヤーで延ばしながら貼り込みの図です。
フロントスピーカー部分は・・・
昨日ポケット部分のアルミ複合板はやはりパールホワイトだと
質感が合わないです。急遽予定変更。
ホックを2個内張りにビス止めしました。
外した複合板にもホック金具をリベットで固定し
合皮(ステッチを入れて縫製)を包み
裏側をグルーガンで接着
やはりシートとお揃いにしました。
少しシワがありますが、上出来。
紫ステッチが効いてます。
ホックの厚さ分多少浮き気味ですが、次回暇な時に内張りに直接留めます。
あとは全てカバーリングせず直に塗装したものです。
スライドドアのハンドルは使っているうちにはげて来ると思いますが・・・

posted by ministork at 00:08| Comment(0) | エブリィワゴン | このブログの読者になる | 更新情報をチェックする

2013年05月15日

ピアノブラックを自作

昨日自作ののサンバイザーカバーとりつけました。
助手席側
リバーシブルがオシャレです☆
リアのドアポケットのトリムも完成。
この下にアルミ複合板を型取りカットし淵をサンディングし
パールホワイトに塗装した物を貼付けてみました。
合皮に紫ステッチの内張りにしようか迷いましたがすべて黒だと
狭く感じるのであえてここはパールホワイトにしました。
運転席側
一見、板〜って感じですがこのままではおわりません。
助手席側
3mmの透明アクリルを使いバーナーで炙り少し湾曲させ
アセテートフイルムで型取りした形にジグソーを使い
OILをたらしながらカット。
スピーカー部分のトリムです。淵をサンディング。
ドアポケット部分の別パーツも作ります。
コレもヤスリがけして・・・
表側にカッティングシートをドライヤーで延ばしながら
貼って行きます。
余分な部分をカットし・・・
両側ポケット周りのトリム完成。バーナーで炙るときは皮手袋が必修です。
コレを2液性のクリアでガン吹きします。
本日出来上がったパーツはこれ。
左側中央のコンソールパネルはSHINKEさんから購入の本物のピアノブラック。
それ以外は自作の即席ピアノブラックです。
クリアを吹いた後はかなりごまかしがききます。
もうこうなると、至る所にカバーが貼り付きそうです〜☆
